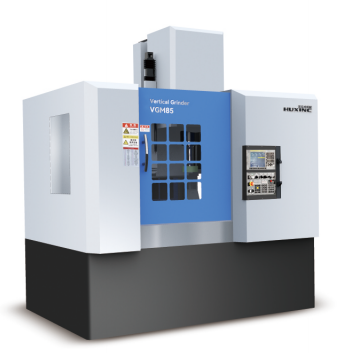

VGM85立式磨床

序号

项目

参数

  1

  加工能力

可研磨的工件内径

（φ50）～（φ800）

可研磨的工件外径

～（φ800）

可研磨的工件最大长度

500mm

工作台的最大转直径

φ850

工作台上加工工件最大高度

600

工作台上可装载的最大重量

1000kg

  2

砂轮轴

旋转速度

最高9000 min-1

砂轮直径

Φ45~φ305

润滑方式

封入润滑脂

圆锥孔

HSK-A100

功率输出（连续额定）

18.5KW

3

砂轮台

分度角

0度，22.5度

4

工作台主轴

主轴类型

静压旋转台

工作台面尺寸

Φ850

旋转速度

8~200min-1

5

X轴

移动量 从主轴中心向右

       从主轴中心向左

1150

250

移动速度

0~16m/min

移动分辨率

0.0001mm

反馈光栅尺

分辨率0.05um

6

Z轴

移动量

750mm

移动速度

0~16m/min

移动分辨率

0.0001mm

7

电机

X轴用

3.0kW

Z轴用

3.0kW

工作台主轴驱动

9kW/11 kW（连续/30分）

8

修整装置

单点修整器

9

控制系统

控制器

Fanuc

10

机床外形尺寸

3200x2800x3500
