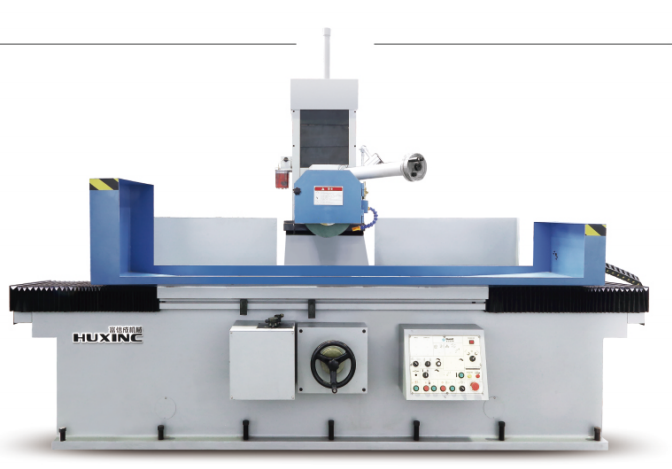

SGC510/612/615/622/722(A1)平面磨床

更新时间：2026-03-06

浏览次数：1768

简要描述：

机床运动轴

a.上机进刀：为手动进刀（可选配A1上下一轴伺服自动）

b.左右方向运动：油压缸驱动，手动设置好工件行程，左右运动自动进行。

c .前后方向运动：电机驱动，电子设置好距离，机床自动运行。

本体及主要部件

本体及几大部件均采用FC-30铸铁铸成，经人工时效，和12个月的自然时效处理，使各部件更加稳定，各部件加工采用Brother龙门加工中心，YASDA五面体加工中心、Okamoto龙门磨的进口设备完成加工，可保证加工精度达到微米级设计要求，提高各运动部件的形位精度，再经人工刮研，使设备的接触刚性，滑动件的平顺性及存油性得到进一步提高。保证了设备的稳定性和耐用性。

主轴

砂轮主轴为重载轴承式主轴，该主轴由周勤之院士团队设计，采用套筒式结构降低了工艺难度，提高了整体精度，主轴轴芯采用日本进口材料SNCM220H，主轴的生产装配由台湾专业主轴生产厂商完成。保证成品主轴的各项参数均能达到周院士的设计指标，刚性强（290N/0.001mm），旋转精度≤0.002mm。

导轨及润滑

设备工作台，前后滑座均采用双“V”贴塑（进口耐磨片）硬轨。双“V”硬轨先经龙门磨研磨，在形位精度达到设计标准后再经人工刮研，达到高速不抖动，低速不爬行的平稳结果。

设备配有大容量自动润滑系统且具有低压报警功能，具有自动润滑之保护功能。

序号	项目	单位	机型： SGC-510
1	台面面积	mm	500×1000
2	最大行程（宽x长）	mm	560x1050
3	工作台面至主轴中心最大距离	mm	700
5	工作台左右速度	m/min	1-25
6	前后自动间歇进给量	mm	0.1-35
7	前后手轮每刻度	mm	0.02
8	前后手轮每一转	mm	5
9	前后快速移动量	mm /min	1500
11	上下手轮每一转	mm	0.25
12	上下快速移动量	mm /min	240
13	主轴马达	HP	10HP4P
14	砂轮最高转速	rpm	1500
15	砂轮尺寸（直径×宽度×孔径）	mm	Φ355×60×Φ127（25A46L）
16	油箱马达	HP	5HP6P
19	润滑油箱马达	HP	1/2HP6P
20	润滑泵	HP	1/4(4P)
21	冷却水泵	HP	1/4(2P)
22	净重（大约）	Kg	5800
23	毛重（大约）	Kg	6900
24	包装尺寸（长×宽×高）	M	3.4×2.3×2.6m
