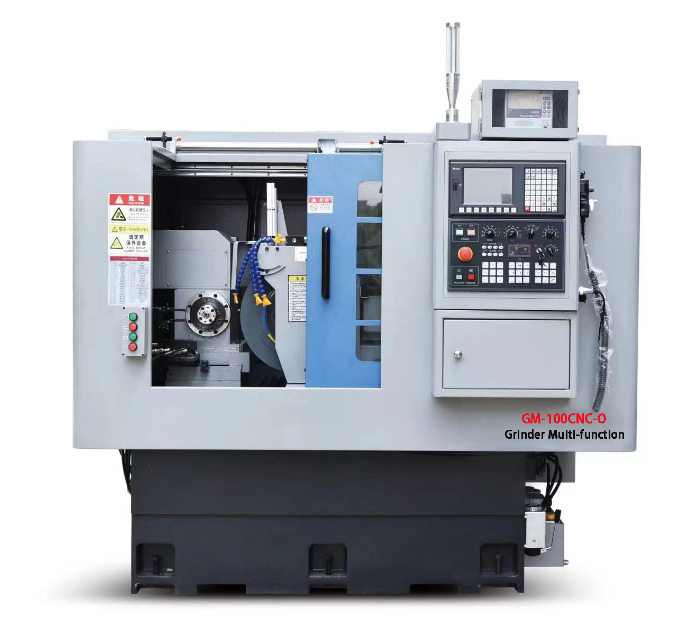

GM-100CNC数控复合磨床

本体及主要构件

本体及主要构件采用高级铸铁FC-30铸成，经人工回火处理及自然时效处理后一次装夹加工，精密尺寸可达微米级，确保本体及构件材质稳定耐磨耗，关键尺寸高精度。

本体箱型结构，双V轨道设计，充分考虑防护及刚性需要。双V导轨经过人工铲花工艺，以获得优异的直线运动精度。

工作滑台及进给机构

  滑台轨道采用双V硬轨及滚柱线性轨道。进给机构采用C1级滚珠丝杆配合伺服马达，实现优异的重复定位精度和进给精度。

内圆(复合)砂轮主轴（机械式）

随机标准磨头主轴采用FAG轴承机械主轴，油脂润滑，具有高刚性高扭矩高稳定性，维护方便。

根据研磨工件孔径1-5万转主轴任选其一。主轴马达设计有自动皮带张力调整装置，随时控制皮带松紧度，避免皮带松弛影响研磨质量。

内圆砂轮主轴（电主轴）

内圆砂轮主轴可根据客户需求选配电主轴，电主轴提供2-8万转选择，配有主轴油雾润滑系统。满足特别产品高精度高效率加工需求。

工作头架主轴

工作头架主轴采用FAG总成式一体主轴，避免主轴座变形等因素影响头架精度寿命。头架设计可旋转一定角度，方便工件斜度研磨。

根据客户研磨工件特别需要，头架主轴可选配静压头架主轴。也可选配伺服旋转B轴。

数控系统及软件

数控内圆（复合）磨床选用CNC控制系统，运用精密滚珠丝杆配合伺服马达做数值控制。可根据研磨工艺实现自动进给， 自动修砂，自动补偿。大大提高了对于复杂形状工件的加工能力，减少人工操作的难度。 多种自动上下料、自动检测方案可供搭配选择，实现高精密零件全自动加工生产。

富信成专业开发的内圆（复合）磨床磨削软件2.0版，搭配CNC控制系统，提供对话式操作界面，多种研磨方式选择。只需做简单的数据输入即可完成各项设定，操作简单方便。
