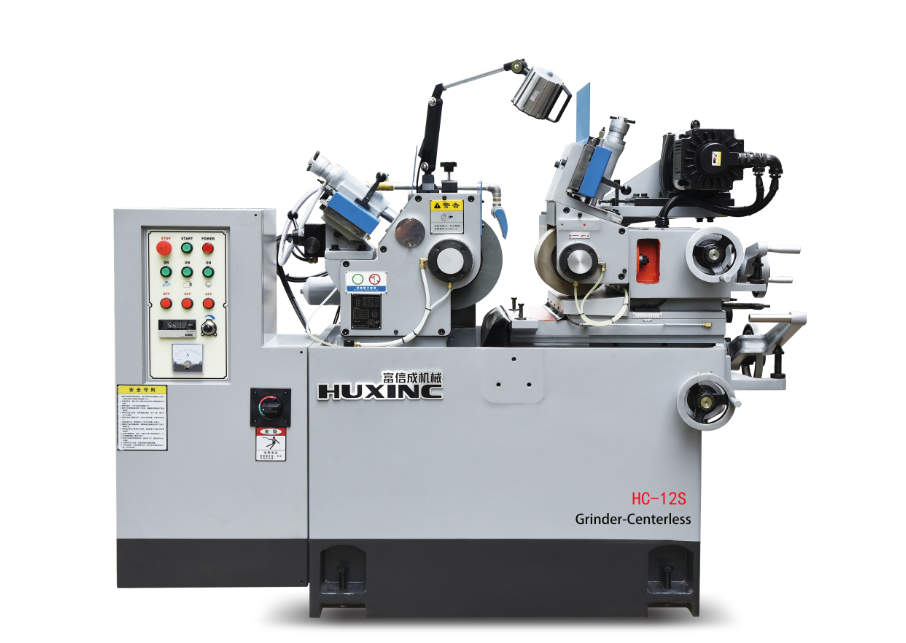

HC-12S无心磨床

更新时间:2023-09-08

浏览次数:6474

简要描述:

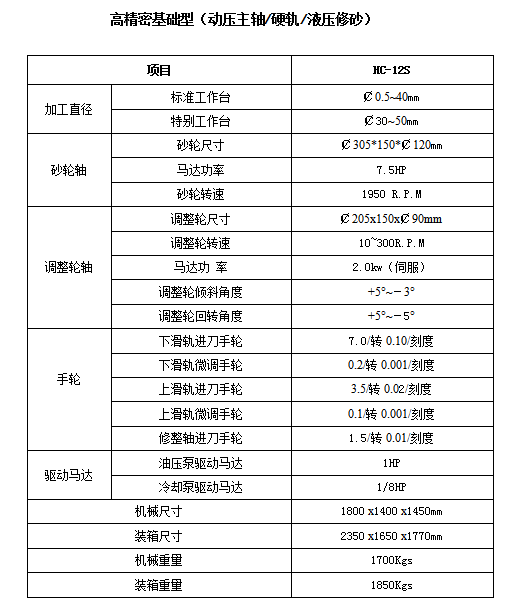

高精密基础型(动压主轴/硬轨/液压修砂)

本体及主要构件
  本体及主要构件采用高级铸铁FC-30铸成经人工烧炖处理自然时效处理后加工,确保本体及构件材质稳定耐磨耗。 构件加工采用YASDAMITSUI SEIKITOSHIBA OKUMA OKAMOTO等世界一流设备一次装夹加工精密尺寸可达微米级,确保设备基础构件高精度。

动压油膜主轴
  主轴采用 SNCM-220H 合金钢,经渗碳热处理后再经深冷处理内部调质HRC25-30°表层硬度HRC-62°以上单边有效硬化层达1.5mm后经多道精密研磨抛光,精度高耐磨耗且承受扭力强。动压油膜轴承由磷青铜合金制成,经人工刮研装配,配以液压润滑系统,维持主轴高精度旋转和高刚性。

调整轮传动系统
  调整轮主轴驱动马达采用伺服马达, 转速10~250rpm可任意设定,研磨时方便调整到最转速,当调整轮外径变化时仍可保持相同的线速度,研磨出最佳产品。伺服马达巧妙设计安装在调整轮箱上并用同步皮带直接传动,可以在研磨时与调整轮步旋转角度。保证两皮带轮始终平行。克服了旧型无心磨床用链条传动夹角带来的诸多不利影响避免经常更换链条拉链弹簧。

主轴循环油系统
  主轴自动润滑与油压修整装置为同一油压系统,油箱外,清洗保养方便主轴循环油经两个滤油装置过滤并装有压力控制器,确保主轴寿命。

修整装置

修整座采用特殊合金铸铁铸造,并经回火振动等多道处理工艺,保证稳定耐磨耗。修整滑板设计为鸠尾型配合加宽轨道面,一次成型研磨加工后经精密人工铲刮而成,可配合油压往复修整或伺服马达成型修整。

滑动机构



上滑板滑轨设计为鸠形槽结构,并有正负5度旋转之功能,调整简单快捷。下滑板采用双V型滑轨及双锲形副轨,结构稳定同时能避免切削液侵入,易保养维护。上下滑板均可搭配手动及自动微调进刀,精度可达0.001MM .
