平面磨床是机械加工常用机床也是潜力巨大的一种机型

　　

　　

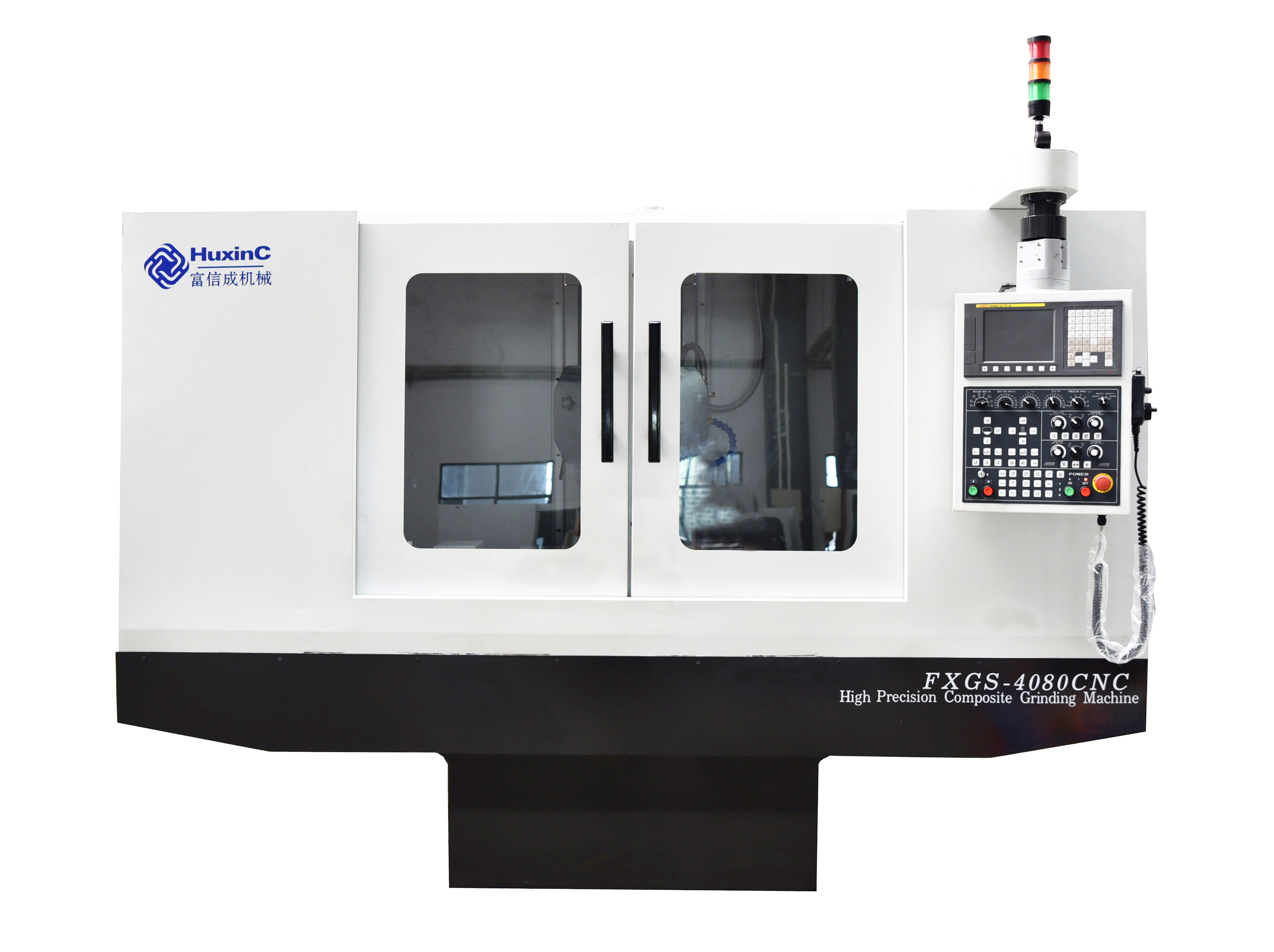

　　平面磨床是一种机械加工常用机床。对运动平稳性、换向精度、换向频率都有较高的要求。运动惯性很大，当其换向时，就会致使背压急剧增加，然后导致换向冲击，这会对机床发作灾难性的影响，所以换向平稳性疑问已成为制约磨床作业速度和加工精度进步的重要因素。

　　

　　当今平面磨床的发展趋势是转向成形、台阶、切入、快速抖动、三维空间曲线表面磨削加工。可以说，平磨是磨床类机床中演变潜力巨大的一种机型。我国平磨制造厂应跳出传统的平面磨削的思维，转到曲线或轮廓等非平面磨削加工的思路上进一步发展，以形成拥有自主特色的技术和产品。

　　

　　从规格上看，以小型平面磨床为主。台面宽200mm以下的几乎占50%，小规格机床的运输及布展比较方便；国外平磨不分普通、精密、高精度的精度等级，相对小规格机床，精度容易做得很高；在国际市场上，中、小规格平磨的潜在需求很大。

　　

　　从控制上看，70%以上的为数控型，有单轴、双轴及三轴数控，zui多达五轴控制，尤其是400以上的大规格机型，全为数控型。由于技术水平的发展导致功能变化，已从传统的平面磨向成形磨转变，常规控制已难以实现功能的要求。已形成一个市场潮流。

　　

　　从功能上看，50%以上的平磨不仅仅用于水平平面加工，而且转向成形、台阶、切入、快速抖动、三维空间曲线等表面磨削加工。





　　

　　结构特点：

　　

　　1）高刚度高稳定性床身

　　

　　床身采用整体花岗岩结构，由于花岗岩具有高阻尼、小振动、热稳定性佳等特性，可以保证磨床高刚度和高稳定性。

　　

　　2）工作台

　　

　　工作台面采用整体花岗岩结构，在传统闭式静压导轨的基础上开发了高刚性、高精度的大平面闭式静压导轨，以实现工作台的大行程、平稳、可靠的往复运动。工作台采用直线电机进行驱动，同时为了防止直线电机的运动影响台面，专门为直线电机设计了独立的静压导轨。台面的运动状态由光栅系统进行闭环控制，从而保证了工作台具有高精度、快速响应的运动特性。

　　

　　3）立柱、滑座与横梁

　　

　　可控制由于热引起的机床变形，立柱和横梁采用花岗岩制成。砂轮横向位移滑座置于固定的横梁上、安装砂轮架的垂直运动拖板置于横向位移滑座上。横向位移和垂直运动均采用伺服电机直接驱动高精度滚珠丝杠来完成，光栅位置反馈。横向位移滑座以及垂直运动拖板的导轨同样采用的是液体静压导轨。另外在垂直运动拖板上配备了微量进给机构，可以实现砂轮架0.1μm的微进给。为了减少砂轮架滑座自重及其横向位移引起的横梁变形，在横梁的正上方设置了卸荷装置（卸荷横梁）。用以承担砂轮架滑座的大部分自重，并且通过光栅位置反馈实现卸荷装置与砂轮横向位移滑座的运动同步，从而大限度的减少横梁变形对磨削加工的影响。

　　

　　4）砂轮架

　　

　　开发了转速范围广、高刚性、高精度砂轮静压主轴系统，以实现砂轮的高刚性、高精度回转运动。砂轮轴采用液体静压轴承支承，SIEMENS内置式主轴电机，采用冷却液强制冷却主轴电机，砂轮主轴配备了砂轮平衡装置，配套的管理控制程序能在循环中连续监测砂轮的情况并立即对可能出现的不平衡量进行补偿。

　　

　　5）测量系统

　　

　　机床配备了激光干涉仪作为加工精度的在位测量系统，通过机床台面运动和测量拖板横向运动，使激光干涉仪的镜头可以扫描所有加工面积。当机床进行磨削加工时，测量横梁可以运动到加工范围以外。
